浅谈：数控转塔冲床的安全防护系统

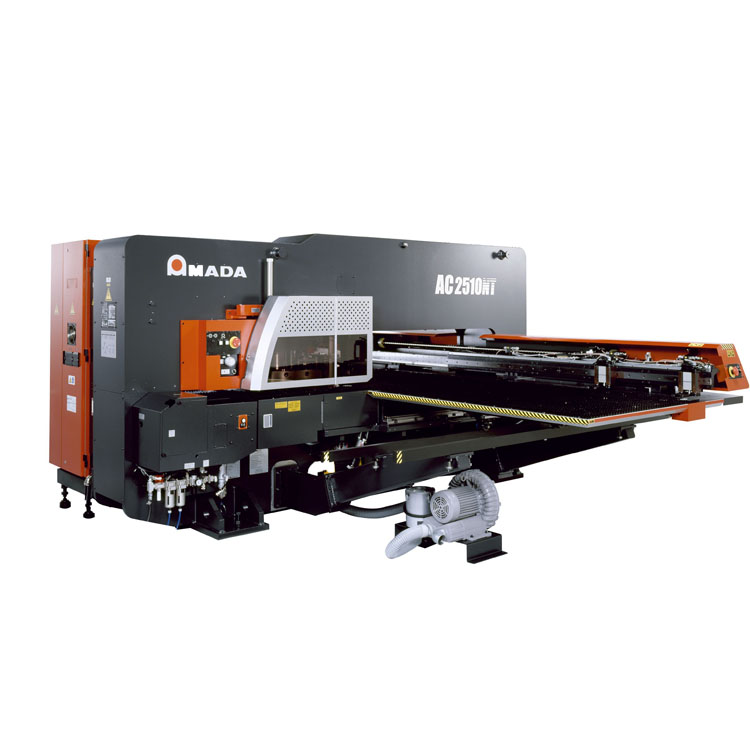

    马赫小编题记：  数控转塔冲床属于高速度、高精度、高自动化的现代钣金加工设备。 为了确保自动化的高效加工的可靠性，以及保证设备运行时操作人员的安全和设备的安全。 数控转塔冲床具有一系列的安全防护装置，由此组成了安全防护系统。主要包含：脱模检测装置、夹钳脱料检测装置、护罩联锁安全装置、活动工作台联锁安全装置、夹钳死区保护装置、夹钳撞料及板料过度变形检测装置等。

     1脱模检测装置
      冲模在高速连续冲压加工的过程中，偶尔会发生上模卡在板料中不能顺利及时复位的现象。如机床继续进行下一步的动作，就可能发生或撞料、或带料、或夹钳撞模具等安全事故，脱模检测装置能够对上模的及时复位进行有效的监测，如果检测到上模在冲压后未能及时复位，该装置即会触发系统的停机报警。从而可以避免发生后续的安全事故。


      2夹钳脱料检测装置
     夹钳夹持板料进行连续冲压加工的过程中，可能发生废料反弹等现象引起的板料被卡住的情况，如果夹钳继续回拉板料时就会发生板料被拉脱掉一个夹钳或全部的夹钳。夹钳脱料后如果机床继续下一步的工作就会发生或撞料、或错误位置冲压等事故。夹钳脱料检测装置能够对夹钳脱料现象进行有效的监测，一但发生，该装置即会触发系统的停机报警。从而可以避免发生后续的安全事故。


        3护罩及活动工作台联锁安全装置
        机床在自动加工的过程中，如果护罩或活动工作台被人打开进去操作，就有可能发生人身伤害事故。因此机床的活动护罩和活动工作台都带有联锁安全装置。如果在机床自动加工过程中，人为打开护罩或拉开活动工作台，联锁装置即会触发系统的停机报警。从而可以避免发生后续的安全事故。


              4夹钳死区保护装置

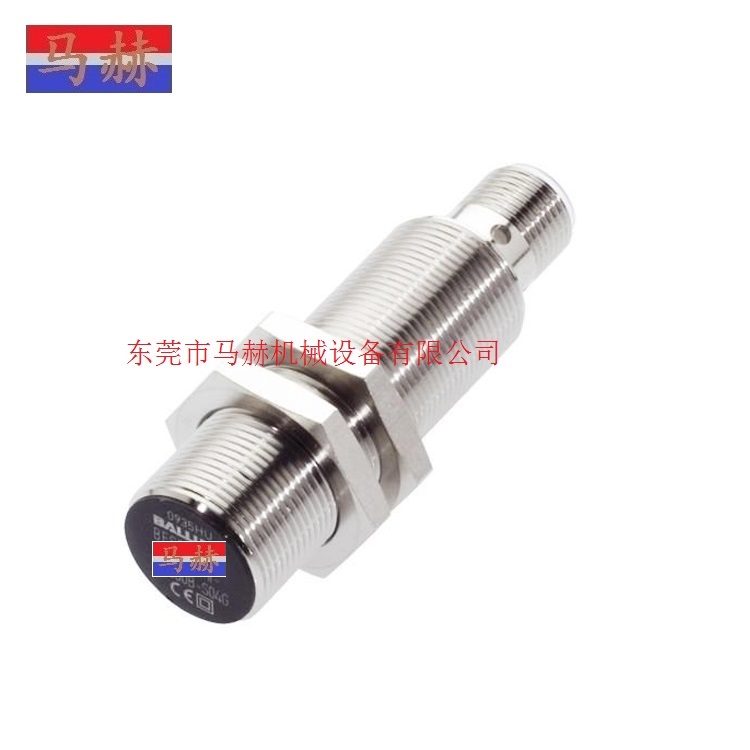

        夹钳夹持板料部位或附近位置（称为夹钳死区），可能有必需的冲压加工，如果没有相应的保护措施，加工时模具会冲压到夹钳，导致模具或夹钳的部分损坏。夹钳死区保护装置，就是针对这一情况配备的自动保护设施，该装置通过一组感应开关（大小规格不同的模具对应不同的感应开关），在机床自动加工的过程中，当夹钳进入死区、并有冲压指令时，保护装置即会触发系统的停机报警。从而可以避免发生后续的安全事故。

              5板料过度变形检测装置
          夹钳夹持板料进行连续冲压加工的过程中，可能发生废料反弹等现象引起的板料被卡住的情况，接下来如果夹钳继续推送板料时就会发生板料被顶弯变形的撞料事故；工件毛坯板料如果原本就有过大的变形（翘曲总高度达20mm时），在送进转塔时会与转塔产生碰撞事故。
夹钳撞料及板料过度变形检测装置能够及时对板料的过大变形触发系统的停机报警。从而可以避免发生后续的安全事故。
