折弯机模具之薄刃小鹅颈型刀（马赫小课堂）

时间:2015年10月28日来源:东莞市马赫机械设备有限公司作者:东莞市马赫机械设备有限公司浏览量:

折弯机模具之鹅颈型弯刀（马赫小课堂）

马赫小编将连续刊载关于常见折弯机模具的讲解,希望大家对折弯机模具有更多的了解。

本期主题：折弯机模具之薄刃小鹅颈型刀
对应马赫折弯模具画册：0453# -MHP06，

加工特点:

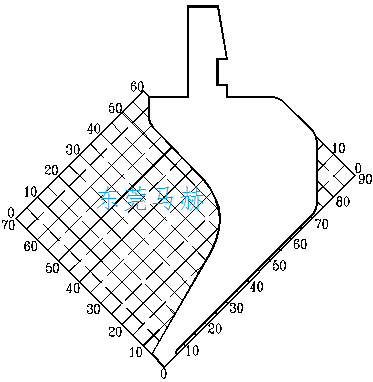

1.弯刀在折弯中的应用主要是W方向的避位,折弯示意图如下所示:

2.X方向:Xmin>6mm方可折弯
(W方向有尺寸要求时)
3.Y方向:0<Y<75mm时,Z方向不能避位
Y≧75mm时,Z=Y-75

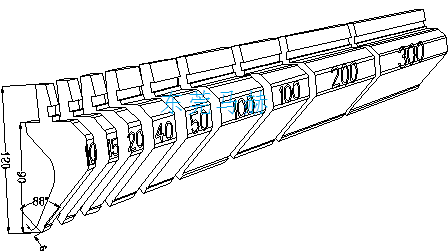

直角标准上模分割形式：

上模分为整体式和分割式两种;
整体式上模:835mm和415mm
分割式上模:a分割和b分割

a分割长度 :

10,15,20,40,50,100(右耳),100(左耳),200,300;

b分割长度:

10,15,20,40,50,100(右耳),100(左耳),165,300;

左右耳标准耳刀
